Escudo térmico acústico de aluminio: revestimiento de lámina, espesor y control de ruido

Un escudo térmico acústico de aluminio combina un revestimiento de papel de aluminio con una capa aislante fibrosa para aplicaciones que requieren tanto protección térmica como control de ruido. La construcción puede utilizarse en paneles de vehículos, compartimentos de motores y cerramientos industriales, pero su clasificación térmica y rendimiento acústico deben especificarse por separado. Una superficie reflectante no establece, por sí misma, cuánto sonido absorberá o bloqueará un conjunto terminado.

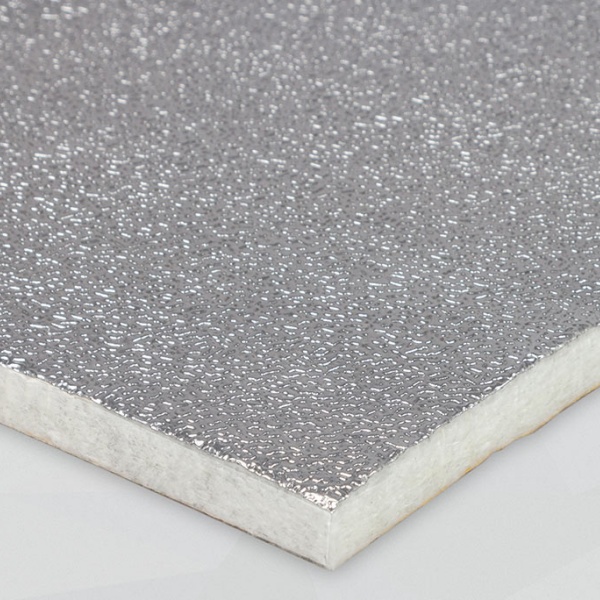

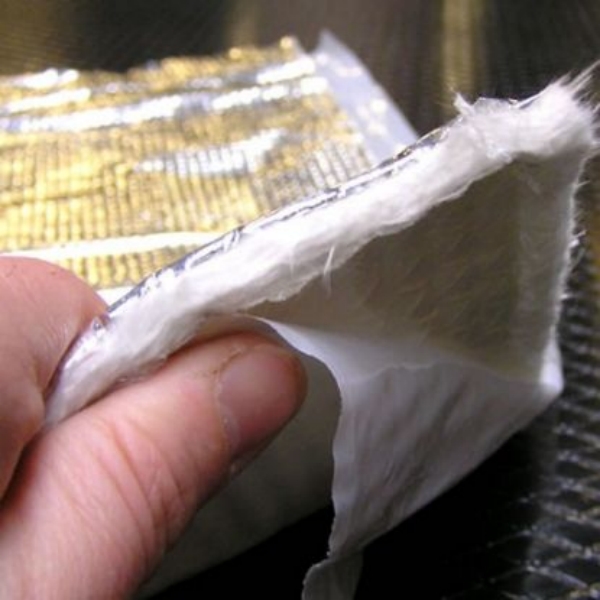

El BSTFLEX Escudo térmico acústico de aluminio utiliza una alfombrilla de aguja de fibra de vidrio E unida por costura con un revestimiento de papel de aluminio estampado o perforado. Puede suministrarse en láminas o revisarse para formas troqueladas personalizadas. Para los compradores, las opciones importantes son la configuración del revestimiento, el grosor de la alfombrilla instalada, la disposición de fijación y el rendimiento requerido en la ubicación protegida.

Dé al calor y al ruido criterios de aceptación separados

Una solicitud de aislamiento térmico y acústico es un punto de partida útil, pero aún no es una especificación de producción. Indique la temperatura máxima permitida en el panel receptor e identifique el problema de ruido que debe abordarse. La protección térmica y el tratamiento acústico pueden ocupar el mismo espacio mientras realizan funciones diferentes.

Un escudo térmico acústico fibroso no es automáticamente equivalente a una lámina de amortiguación de vibraciones dedicada o a una barrera acústica pesada. Establezca si el problema dominante es el ruido reflejado, la vibración del panel o el sonido que escapa a través de una brecha. Esa distinción determina si el revestimiento propuesto aborda la trayectoria real.

¿Papel de aluminio estampado o perforado?

El revestimiento es una parte funcional de un material de escudo térmico acústico, no solo un acabado plateado. Afecta a la superficie expuesta y a la forma en que el sonido interactúa con la capa fibrosa. Por lo tanto, dos muestras que utilizan la misma alfombrilla de aguja pueden requerir una aprobación por separado cuando sus revestimientos difieren.

Papel de aluminio estampado: especifique si la superficie es continua

El estampado describe una superficie formada; no especifica, por sí mismo, un patrón de orificios abiertos. Identifique si el papel de aluminio cotizado es continuo o perforado, junto con su grosor y geometría superficial. No debe asumirse que un papel de aluminio texturizado es acústicamente abierto simplemente porque tiene hoyuelos visibles.

Un revestimiento continuo cambia el comportamiento acústico de la alfombrilla subyacente. No utilice datos de absorción para fibra de vidrio descubierta como especificación de rendimiento para el producto revestido con papel de aluminio. Evalúe el laminado completo con la cara prevista expuesta al campo sonoro.

Papel de aluminio perforado: defina las aberturas y la pila de capas completa

Las perforaciones pueden permitir que el sonido interactúe más directamente con la capa fibrosa. El resultado depende de la geometría de la abertura, el área abierta, el grosor del papel de aluminio, la alfombrilla y la disposición del respaldo. Por lo tanto, los escudos térmicos de aluminio perforado deben compararse utilizando un rendimiento medido dependiente de la frecuencia en lugar de una afirmación general de que más orificios son siempre mejores.

Especifique cualquier película, adhesivo o capa protectora debajo del papel de aluminio. Una cara exterior perforada no garantiza una trayectoria acústica abierta a través del resto del laminado. Los recubrimientos protectores y las capas de cubierta añadidas deben incluirse en la muestra de prueba.

La perforación también cambia la superficie expuesta. Revise los requisitos de salpicaduras de fluidos, suciedad y limpieza junto con el rendimiento acústico. No asuma que la versión perforada tiene la misma resistencia a los líquidos o respuesta térmica que la versión de cara continua sin datos de respaldo.

Especifique el grosor instalado, no solo el grosor nominal

El aislamiento acústico de fibra de vidrio depende de su estructura, grosor, montaje y las frecuencias que se están tratando. El grosor correcto es el que cumple con los requisitos del proyecto dentro del espacio disponible, no simplemente el material más grueso que se puede comprar.

Registre tanto el grosor suministrado como el espacio disponible después del montaje. Una alfombrilla comprimida debajo de una cubierta o arandela de montaje no está en la misma condición que una muestra de laboratorio sin comprimir. Incluya el método de medición de grosor acordado, la compresión local y cualquier cavidad de respaldo en la especificación.

Solicite la masa por unidad de área de la alfombrilla y, cuando sea relevante, la densidad junto con el grosor. Ni la densidad ni la masa por sí solas establecen el rendimiento acústico. Compare las construcciones candidatas al grosor instalado previsto y con las mismas condiciones de revestimiento y soporte.

Coloque el tratamiento donde el calor y el sonido lleguen a él

Marque la fuente de calor, la fuente de ruido, el panel receptor y el revestimiento propuesto en el mismo dibujo de instalación. Esto es especialmente útil cuando las fuentes térmicas y acústicas están en diferentes posiciones. La superficie de unión más conveniente no es necesariamente la superficie que aborda ambos problemas.

Cerramientos de generadores y equipos accionados por motor

Para un cerramiento con componentes calientes y ruido reflejado interno, identifique los paneles expuestos al calor radiante y las superficies disponibles para el revestimiento acústico. Defina la cobertura del revestimiento sin obstruir el flujo de aire de refrigeración, los puntos de inspección o el acceso de servicio requerido.

Un absorbedor interno y una pared de cerramiento realizan trabajos diferentes. El ruido aún puede escapar a través de aberturas no tratadas u otras trayectorias, por lo que revestir un panel no debe tratarse como una solución completa de ruido de cerramiento. Evalúe esas trayectorias como parte del diseño del equipo en lugar de bloquear la ventilación para obtener un resultado de prueba más silencioso.

Gabinetes de compresores y cubiertas de máquinas

Para un gabinete de compresor, establezca si el sonido objetable está dominado por reflexiones dentro de la cubierta, chapa metálica vibrante u otra fuente. Se puede evaluar un revestimiento acústico para el primer problema, mientras que los otros pueden requerir un tratamiento por separado.

Incluya el ciclo de funcionamiento real del gabinete en la prueba. Una cubierta que es aceptable durante una breve ejecución sin carga puede enfrentar diferentes temperaturas y niveles de sonido durante la operación de producción. Mantenga las secciones extraíbles accesibles después de colocar el revestimiento.

Cubiertas de motor de vehículos y mamparos de equipos

Para paneles de vehículos y equipos móviles, defina el lado expuesto al calor, las holguras locales y el objetivo acústico. Si la fuente de ruido principal se encuentra detrás de un panel impermeable, no debe suponerse que un revestimiento en el lado opuesto absorberá ese sonido a través del panel.

Compare la construcción propuesta con otras esteras de barrera térmica y materiales de protección térmica reflectantes cuando la protección contra el calor sea el requisito principal. Añada un requisito acústico solo cuando la instalación y las pruebas lo respalden.

Confirme la fijación, la temperatura y los detalles de los bordes

Defina el método de retención con el pedido del material. Para una solicitud de escudo térmico acústico autoadhesivo, confirme que la construcción cotizada incluye el respaldo requerido e identifique sus condiciones de funcionamiento y aplicación. El respaldo adhesivo no debe inferirse a partir de un revestimiento de aluminio o del nombre de la familia del producto.

Compruebe la temperatura en cada parte relevante del conjunto: revestimiento expuesto, estera, unión de laminación y adhesivo de montaje cuando se utilice. Una clasificación de revestimiento o fibra no es la temperatura permitida de la pieza unida completa. La guía de selección de escudos térmicos con respaldo adhesivo proporciona una referencia separada para las preguntas sobre la unión.

Para la retención mecánica, defina los tramos soportados, los puntos de fijación y la distribución de carga local. Mantenga la estera en su condición de instalación aprobada en lugar de aplanarla para que quepa en el espacio disponible. Especifique el sellado y la protección de los bordes donde el entorno lo requiera, e incluya estos detalles en la muestra evaluada.

Solicite datos acústicos que coincidan con la pieza

Solicite un informe de prueba que identifique la construcción completa, no solo la estera de fibra cruda. El informe debe indicar qué cara estuvo expuesta, el espesor de la muestra, el respaldo, las condiciones de montaje y el rango de frecuencia. Un solo número de reducción de ruido principal no es suficiente para comparar muestras que no coinciden.

Caracterización del material. Dependiendo de la especificación acordada, la absorción acústica de incidencia normal puede medirse utilizando un método de tubo de impedancia como ASTM E1050. Las pruebas de absorción en cámara de reverberación, como ASTM C423, utilizan una disposición de medición diferente. Los resultados de diferentes métodos no deben tratarse como números intercambiables.

Rendimiento instalado. Mida el vehículo o equipo bajo condiciones de funcionamiento definidas. Registre la carga o velocidad, las posiciones del micrófono, las condiciones de fondo, la configuración del panel y cualquier cambio en la ventilación. Informe la información de frecuencia necesaria para evaluar el problema de ruido original, junto con cualquier nivel general acordado.

Rendimiento térmico. Registre la temperatura en las ubicaciones de recepción especificadas durante el ciclo de funcionamiento relevante. Incluya la duración de la exposición, la posición de la fuente, el flujo de aire y las holguras. Apruebe este resultado por separado de la medición acústica.

Estas son opciones para definir un plan de validación, no una afirmación de que cada construcción de BSTFLEX ya cuenta con todos los informes enumerados. Las pruebas requeridas y la disponibilidad de documentos se confirman para cada proyecto individual.

Convierta el material aprobado en una pieza repetible

Una vez seleccionada una construcción, defina el contorno, los recortes, las características de montaje y la orientación del revestimiento en un plano controlado. Especifique dónde se puede comprimir el material y dónde se debe mantener el espesor total instalado. Identifique las variantes de vehículos o equipos que requieren formas diferentes.

BSTFLEX suministra láminas de escudo térmico acústico de aluminio y revisa los requisitos de piezas cortadas a medida. El servicio de esteras reflectantes de calor troqueladas proporciona una ruta relacionada para discutir los contornos y aberturas terminados. La viabilidad de la conversión y los detalles de los bordes se confirman con respecto al compuesto elegido.

Para suministros recurrentes, apruebe conjuntamente la construcción del material, el patrón de corte y los requisitos de instalación. Cualquier cambio posterior en la lámina, el adhesivo, la alfombrilla o la compresión instalada debe revisarse en función de los criterios térmicos y acústicos afectados.

Preguntas sobre escudos térmicos acústicos de aluminio

¿Es un escudo térmico acústico lo mismo que una alfombrilla insonorizante?

No necesariamente. La absorción acústica, el aislamiento acústico y la amortiguación de vibraciones son funciones diferentes. Compare la construcción y la propiedad medida en lugar de confiar en los términos insonorizado o insonorizante en la descripción de un producto.

¿Es la lámina perforada siempre la mejor opción?

No. Puede mejorar el acceso acústico a una capa fibrosa adecuada, pero la construcción completa, el rango de frecuencia y el entorno determinan la elección. Compare muestras terminadas y tenga en cuenta los requisitos térmicos, de contaminación y de durabilidad.

¿Cuántos decibelios reducirá el material?

No existe un valor universal para cada instalación. El resultado depende de la fuente de ruido, la cobertura, el cerramiento, las rutas de fuga y la posición de recepción. Acuerde una prueba a nivel de equipo en lugar de convertir un coeficiente de absorción de material en una reducción de decibelios garantizada.

¿Puede BSTFLEX suministrar paneles de escudo térmico acústico personalizados?

Sí. Los requisitos de láminas y troquelados pueden revisarse utilizando la construcción y el dibujo propuestos. Envíe los objetivos térmicos y acústicos junto con las dimensiones para que la selección del material y la aprobación de la muestra aborden la aplicación terminada.

Envíe su dibujo de escudo térmico acústico y sus requisitos operativos a BSTFLEX para la revisión del material y la cotización. Para formatos de producción y aprobación de proyectos, consulte nuestros servicios de fabricación de materiales de barrera térmica y suministro OEM.
