Guía de tamaños de protectores térmicos para baterías de coche: Cómo medir para una envoltura personalizada

El número de grupo de una batería es un punto de partida útil, pero no describe todo lo que un protector térmico debe rodear. La batería instalada puede tener un sistema de sujeción en sus lados, un cable que sale por una esquina o muy poco espacio entre su carcasa y un componente caliente. Antes de pedir una funda protectora térmica para batería de coche, mida tanto la batería como la ruta que seguirá el material.

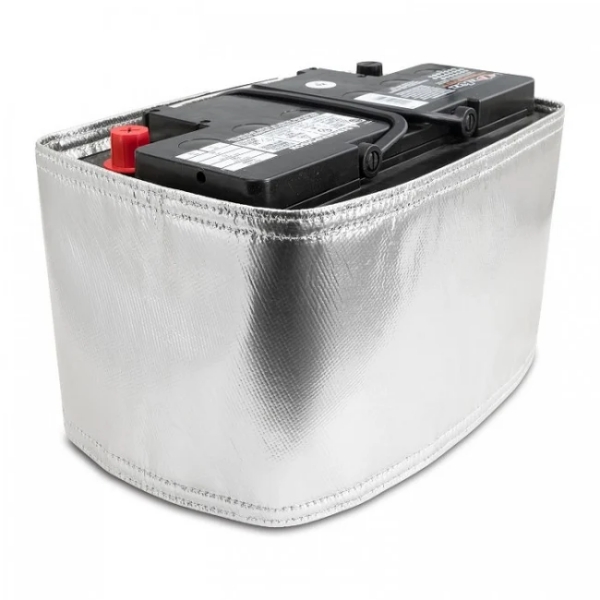

Esta guía se aplica a fundas flexibles alrededor de la carcasa de una batería convencional de vehículo. Le ayuda a preparar las dimensiones para una Barrera térmica absorbente de ácido para batería o una Funda protectora térmica para batería LAVA. La elección final del material, la cobertura y la fijación deben comprobarse con la instalación real.

Primero, registre la batería y la disposición instalada

Anote el modelo de batería, la química y el tamaño de grupo si están disponibles. Mida la longitud (L), anchura (A) y altura (H) reales de la carcasa en milímetros o pulgadas, e indique exactamente qué incluye cada dimensión. Para una funda lateral, mida la altura de la pared lateral por separado de la altura total hasta la parte superior de los terminales. Un terminal o asa puede estar fuera de la trayectoria de la funda y, aun así, limitar el espacio disponible para instalarla o quitarla.

Tome una foto desde arriba y otra desde el lado que mira hacia la fuente de calor cercana. Marque los terminales, las aberturas de ventilación, las tapas, los sensores, los cables, el borde de la bandeja, la sujeción, los soportes y cualquier cubierta existente. Mida el espacio más estrecho respecto a las piezas adyacentes con la batería asegurada en su posición normal. Registre dónde se encuentra la fuente de calor y si está orientada hacia un lado, una esquina o varios lados.

Mida la trayectoria del material, no solo el perímetro de la batería

Decida qué lados necesitan cobertura antes de especificar la longitud de corte. Una funda para una cara expuesta tiene una trayectoria diferente a la de una funda que rodea los cuatro lados. Para una carcasa rectangular simple, 2 × (L + A) estima el perímetro de la carcasa de cuatro lados. Esta es solo una dimensión inicial: siga la ruta prevista para el material con una cinta flexible, incluyendo las esquinas reales y cualquier parte por la que deba pasar la funda.

Por ejemplo, una carcasa que mide 260 mm de largo y 175 mm de ancho tiene un perímetro nominal de cuatro lados de 870 mm. Esa cifra es antes de la superposición de la costura, la fijación, el acabado de los bordes o los cambios causados por la forma de la carcasa y los herrajes existentes. No la utilice como la longitud de corte final. Indique dónde debe quedar la costura y pida al proveedor que confirme el margen para el cierre y la construcción del material seleccionados.

Para un protector parcial, identifique la cara o caras cubiertas en un boceto y mida la trayectoria desde su punto de inicio hasta su punto final. Si el protector se monta separado de la carcasa, mida esa trayectoria instalada en lugar de añadir un margen de espacio de aire supuesto a las dimensiones de la batería.

Establezca la altura de la funda y los puntos de acceso

Mida desde el borde inferior que desea proteger hasta el borde superior que puede cubrir de forma segura. Deje accesibles los terminales, las ventilaciones necesarias, las tapas de servicio y las etiquetas o puntos de inspección requeridos por el fabricante. Muestre las salidas de cables y los puntos de contacto de la sujeción en el dibujo. Si el material debe ser recortado o moldeado alrededor de los herrajes, proporcione la posición y el tamaño de cada abertura en lugar de pedir un rectángulo genérico.

El listado de fundas para batería BSTFLEX muestra un tamaño de 8 pulg. × 40 pulg. para la pieza 801000. Trátelo como una dimensión de pieza listada, no como una afirmación de ajuste universal. Confirme la dirección de esas dimensiones, la cobertura instalada utilizable y cualquier tamaño personalizado requerido antes de realizar el pedido. El tamaño del material plano por sí solo no puede establecer que la funda dejará libres sus terminales y bandeja.

Compruebe el espacio libre y la retención en el vehículo

Registre la distancia más cercana desde el protector propuesto hasta el escape, el colector, el conducto caliente u otra fuente de calor. Compruebe también el espacio hasta la bandeja, la carrocería y las piezas móviles o vibratorias a lo largo de toda la ruta. Una instalación que dependa de un espacio de aire debe mantener ese espacio después de la fijación y durante el servicio; no existe un número de espacio libre único que se adapte a todos los materiales y disposiciones.

Elija una ubicación para la costura y la fijación a la que se pueda acceder para la instalación y la inspección. Verifique que la funda no pueda deslizarse hacia un terminal, cable, correa o superficie caliente, y que la sujeción pueda seguir asegurando la batería según lo previsto. Siga las instrucciones de los fabricantes de la batería y del vehículo para el aislamiento eléctrico, la ventilación y el acceso de servicio. Si el compartimento es demasiado estrecho para una funda estable, revise la disposición o considere una construcción de protector diferente.

¿Qué funda debe especificar el dibujo?

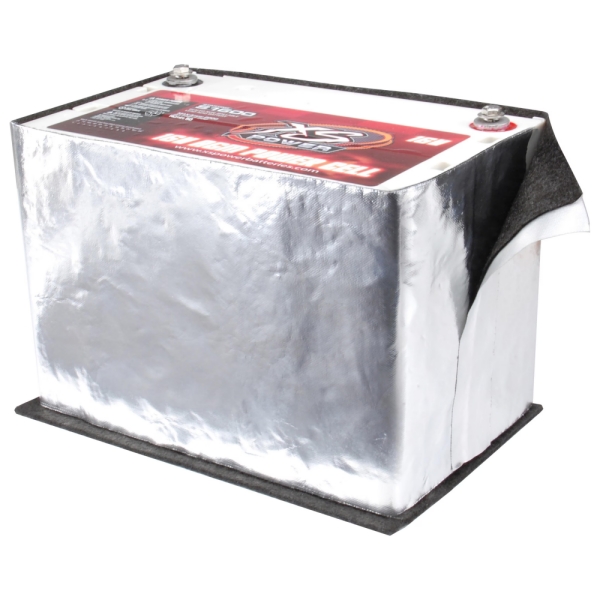

Las dos páginas de fundas BSTFLEX representan diferentes requisitos de material y compra. La funda de barrera térmica absorbente de ácido es la ruta de consulta relevante cuando la exposición al electrolito es parte de la aplicación. Especifique el líquido real y las condiciones de exposición, y solicite la evidencia necesaria para cualquier requisito de absorción o resistencia química. La funda protectora térmica para batería LAVA es la ruta relevante cuando el proyecto requiere su construcción de fibra de roca volcánica. Para cualquiera de las dos, proporcione la exposición térmica esperada, el espacio y los detalles de fijación para que el material propuesto pueda ser evaluado.

Si su dibujo requiere un cerramiento moldeado con aberturas definidas en lugar de una longitud de funda, revise la Caja de protección térmica para batería. La elección entre una funda y una cubierta ajustada debe seguir la cobertura requerida y las necesidades de acceso y refrigeración de la batería.

Copie esta lista de medidas en su solicitud de presupuesto (RFQ)

• Modelo de batería, química y tamaño de grupo (si se conoce); L × A × H de la carcasa instalada, con unidades de medida.
• Superficies a cubrir; trayectoria de la funda medida; altura de cobertura objetivo; ubicación preferida de la costura y fijación.
• Fotos superiores y laterales con los terminales, ventilaciones, cables, bandeja, sujeción y aberturas propuestas marcadas.
• Espacios libres mínimos instalados respecto a la fuente de calor y los componentes circundantes; ubicación de la fuente de calor y condiciones de funcionamiento.
• Vibración, salpicaduras o exposición a fluidos; material requerido o documentación de prueba.
• Cantidad de prototipos o de producción, revisión del plano y fecha de entrega prevista.

Preguntas frecuentes sobre el tamaño

¿Es suficiente el grupo de tamaño de la batería para pedir una funda protectora contra el calor?

No. El tamaño de grupo ayuda a identificar la envolvente de la batería y la disposición de los terminales, pero la funda también debe ajustarse a la caja instalada, los accesorios de sujeción y la ruta disponible. Proporcione las medidas reales y fotos de la instalación para obtener un presupuesto personalizado.

¿Debo medir la batería en el banco de trabajo o en el vehículo?

Mida la caja en sí donde sea seguro y práctico, luego mida los espacios libres instalados con la batería correctamente asegurada. Ambos conjuntos de medidas son importantes: las medidas del banco definen la caja, mientras que las medidas del vehículo revelan obstrucciones y el espaciado de las fuentes de calor.

¿Una funda de 40 pulgadas sirve para cualquier batería con un perímetro inferior a 40 pulgadas?

No necesariamente. El solapamiento requerido, la construcción de la costura, las esquinas, el grosor del material, la altura de cobertura y los accesorios pueden cambiar el ajuste utilizable. Confirme el corte final y las dimensiones instaladas con un plano o una muestra.

¿Listo para medir una funda?Envíe a BSTFLEX sus medidas, boceto y fotos para obtener un presupuesto. Si todavía está decidiendo qué construcción utilizar, consulte la guía de protectores térmicos para baterías.
