DI frente a DE de conductos de calefacción: Cómo medir mangueras de conducto de 60mm, 65mm, 75mm y 90mm
Los errores en el tamaño de los conductos de calefacción son comunes en sistemas de calefacción diésel, calefactores de estacionamiento, calefactores de vehículos recreativos (RV) y calefactores marinos. Un comprador puede pedir conducto de calefacción de 60mm, mientras que otro puede describir la misma manguera como conducto de calefacción de 65mm porque una medida se refiere al diámetro interior y la otra al diámetro exterior. Esta diferencia puede causar una selección incorrecta de la manguera, conexiones sueltas, una instalación difícil y reductores o rejillas de salida que no encajan.
La regla más importante es simple: el conducto de aire caliente generalmente se selecciona por DI, o diámetro interior, porque el DI controla el paso de aire y debe coincidir con la salida del calefactor, el adaptador, la ventilación o el reductor. DE, o diámetro exterior, incluye la pared del conducto y puede cambiar según la estructura del material, la capa de aislamiento, la película exterior o el refuerzo.
BSTFLEX suministra conductos de calefacción, conductos de aire caliente APK, conductos de aire caliente PAP, conductos de calefacción diésel aislados y productos de tubos de protección térmica para furgonetas, vehículos recreativos, barcos, camiones, kits de calefacción y sistemas de aire caliente OEM.
¿Qué significan DI y DE en los conductos de calefacción?

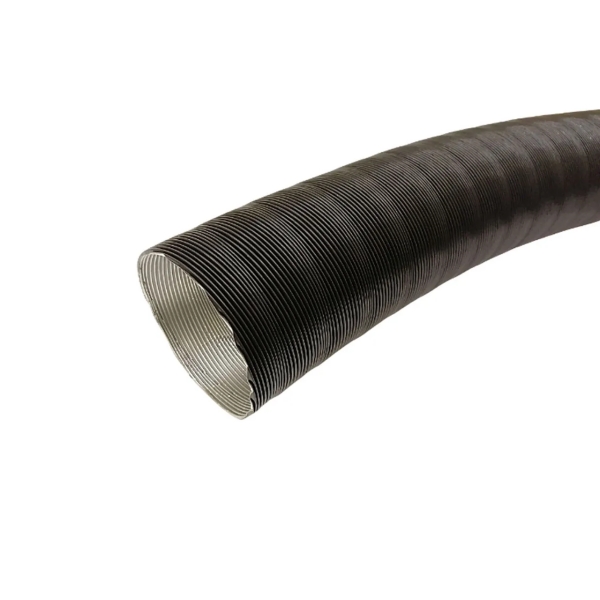

DI significa diámetro interior. Es el paso de aire interno de la manguera del conducto. En los sistemas de calefacción, el DI suele ser la medida más importante porque determina si el conducto encaja en la salida del calefactor, la ventilación de aire, el reductor, la derivación en Y o el adaptador.
DE significa diámetro exterior. Es el diámetro externo de la manguera del conducto completa. El DE incluye la pared del conducto y cualquier capa de superficie exterior. Para los conductos de calefacción aislados, el DE también incluye la capa de aislamiento, por lo que el diámetro exterior puede ser mucho mayor que el tamaño del paso de aire.
| Medición | Significado | Por qué es importante | Error común del comprador |
|---|---|---|---|
| DI | Diámetro interior del paso de aire del conducto | Debe coincidir con la salida del calefactor, el reductor, el adaptador o la conexión de ventilación de aire | El comprador mide el exterior y pide el tamaño nominal de conducto incorrecto |
| DE | Diámetro exterior incluyendo la pared, la capa exterior o el aislamiento | Determina si la manguera pasa a través de paneles, orificios, armarios o clips | El comprador asume que el DE equivale al tamaño del conducto e ignora el paso de aire interno |
Por qué los conductos de calefacción de 60mm y 65mm a menudo se confunden

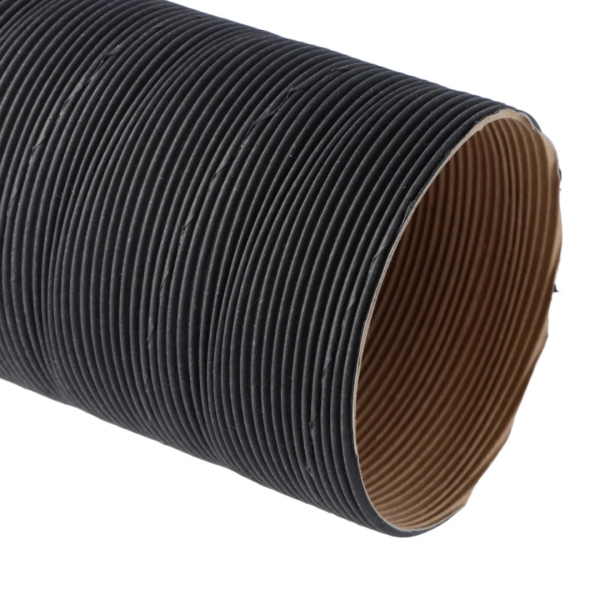

La confusión de tamaños de 60mm y 65mm suele ocurrir porque los compradores miden diferentes partes del conducto. Una manguera de conducto puede tener un paso de aire interno cercano a los 60mm, mientras que el cuerpo exterior es más grande debido al grosor de la pared, la forma en espiral, la capa exterior o la superficie protectora. Si el comprador mide el exterior y lo llama 65mm, pero el proveedor cotiza 65mm de diámetro interior, el producto final puede ser demasiado grande para la salida original del calefactor.
Por esta razón, todos los pedidos B2B deben indicar si el tamaño es DI o DE. Cuando el conducto se conecta a una salida de calefactor, reductor, adaptador o rejilla de salida, primero se debe confirmar el DI. Cuando el conducto pasa a través de un orificio, panel, clip o espacio estrecho de armario, también se debe verificar el DE.
Use el diámetro interior (ID) cuando confirme:
- Tamaño de la conexión de salida del calentador
- Tamaño de la rejilla de ventilación o salida de aire
- Compatibilidad del reductor o adaptador
- Tamaño del conector en Y
- Manguera de conducto de repuesto para un sistema de calefacción existente
- Trayectoria del flujo de aire del conducto de aire caliente
Use el diámetro exterior (OD) cuando confirme:
- Si el conducto cabe a través de un orificio en el suelo o una abertura en la pared
- Espacio disponible detrás de paneles, asientos o armarios
- Tamaño final después de añadir el aislamiento
- Espacio libre para clips, soportes o montaje
- Espacio de embalaje para kits de calefacción de longitud fija
- Espacio libre de la superficie exterior cerca de otros componentes
Cómo medir correctamente el conducto del calentador
La medición correcta debe comenzar desde el punto de conexión, no desde el nombre del producto. Utilice un calibrador o una regla precisa si es posible. Si solo tiene la manguera vieja, mida tanto el diámetro interior como el diámetro exterior y luego envíe fotos al proveedor.
| Paso | Qué medir | Cómo medir | Por qué es importante |
|---|---|---|---|
| 1 | Diámetro exterior (OD) de la salida del calentador o tamaño del conector | Mida la parte sobre la que se deslizará o conectará el conducto | Esto confirma el diámetro interior (ID) del conducto o el tamaño del adaptador requerido |
| 2 | Diámetro interior (ID) del conducto original | Mida el diámetro interno de la abertura de la manguera vieja | Esta es la referencia principal para el conducto de repuesto |
| 3 | Diámetro exterior (OD) del conducto original | Mida el cuerpo exterior de la manguera | Esto confirma el espacio libre de la ruta y el rango de grosor de la pared |
| 4 | Conexión de la rejilla de salida o ventilación | Mida la salida de aire, el cuello de ventilación o el conector de derivación | Todas las piezas conectadas deben coincidir con el tamaño del conducto |
| 5 | Longitud de la ruta | Mida la trayectoria desde la salida del calentador hasta la salida de aire final | La longitud correcta reduce el desperdicio, las fugas y la tensión de instalación |
| 6 | Espacio libre disponible | Compruebe orificios, paneles, armarios, curvas y espacio de instalación | Importante para conductos aislados y tamaños más grandes como 90mm |

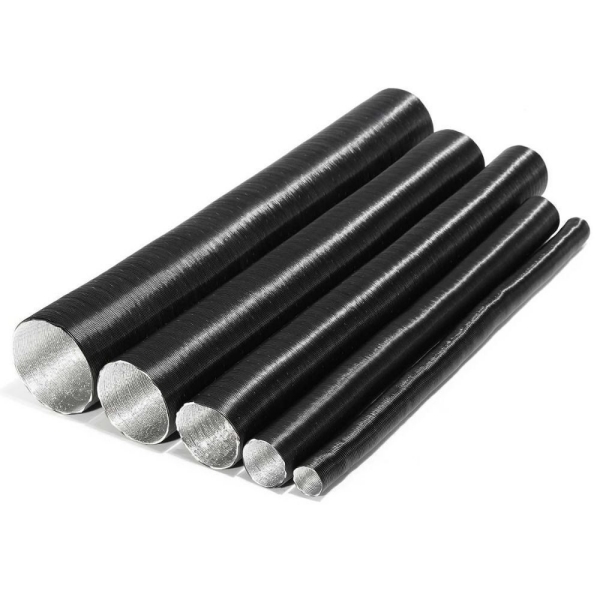

Tamaños comunes de conductos de calefacción y notas de medición
Los tamaños comunes de conductos de aire caliente incluyen 50mm, 60mm, 65mm, 75mm, 80mm, 90mm, 100mm y 102mm. Algunos tamaños son diámetros interiores reales, mientras que otros pueden ser utilizados por los compradores como descripciones de diámetro exterior. Confirme siempre la base de medición antes de cotizar.
| Término de tamaño | Posible significado | Aplicación típica | Qué confirmar |
|---|---|---|---|
| Conducto de calefacción de 50mm | Generalmente se refiere al diámetro interior | Sistemas de calefacción compactos y rutas en cabinas pequeñas | Confirme el tamaño de la salida del calefactor y de la conexión de ventilación |
| Conducto de calefacción de 60mm | Generalmente se refiere al diámetro interior | Furgonetas, vehículos recreativos (RV), barcos y sistemas de calefacción diésel compactos | Compruebe si el comprador midió el diámetro interior (ID) o el cuerpo exterior |
| Conducto de calefacción de 65mm | Puede referirse al diámetro exterior (OD), al diámetro exterior del conector o a un diámetro interior especial según el mercado | Conductos de repuesto, adaptadores y piezas de instalación | Pregunte si 65mm es el diámetro interior, el diámetro exterior o el tamaño del adaptador |
| Manguera de conducto de calefacción de 75mm | Generalmente se refiere al diámetro interior | Sistemas de aire caliente medianos, vehículos recreativos (RV), camiones y sistemas de calefacción marinos | Confirme el tamaño de la rejilla de salida, el reductor y el conector de derivación |
| Conducto de aire caliente de 80mm | Generalmente se refiere al diámetro interior | Sistemas de calefacción de medianos a grandes y distribución de aire en cabina | Compruebe el espacio libre de la ruta y el espacio para curvas |
| Conducto de calefacción diésel de 90mm | Generalmente se refiere al diámetro interior | Sistemas de calefacción grandes, barcos, vehículos recreativos (RV) y rutas de alto flujo de aire | Confirme el radio de curvatura, el conector y el diámetro exterior final |
| Conducto de calefacción de 100mm | Generalmente se refiere al diámetro interior | Sistemas de aire caliente de alto flujo y diseños de calefacción OEM | Compruebe los requisitos de reductor, salida y embalaje |
| Conducto de calefacción de 102mm | Puede ser un equivalente métrico o un tamaño específico del mercado | Sistemas de reemplazo, salidas grandes y proyectos de conductos especiales | Confirme la muestra original o el dibujo antes de la producción |
Conductos de calefacción de 60 mm: qué comprobar

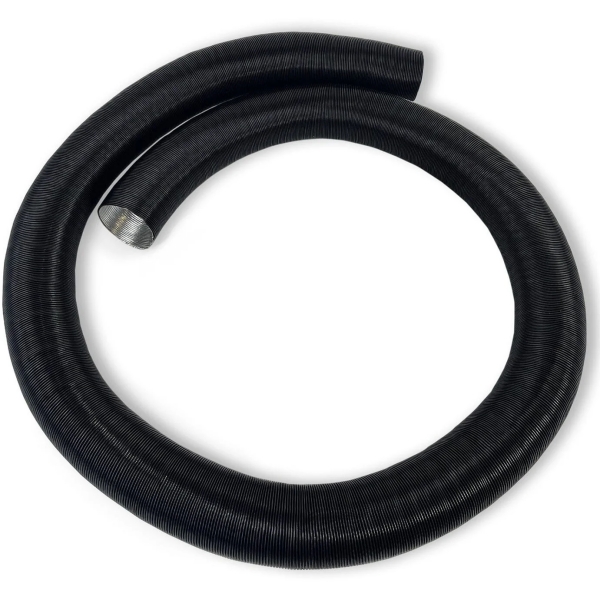

Los conductos de calefacción de 60 mm son uno de los tamaños de manguera de aire caliente más comunes para instalaciones de calefactores diésel compactos. Se utilizan ampliamente en furgonetas, vehículos recreativos (RV), embarcaciones pequeñas, cabinas y sistemas de calefacción auxiliares. Al pedir conductos de 60 mm, confirme si 60 mm es el diámetro interior de la manguera, el diámetro exterior de un conector o el tamaño nominal utilizado por el comprador.
- Mida la salida del calefactor y el diámetro interior (ID) del conducto original.
- Compruebe si la rejilla de salida también utiliza una conexión de 60 mm.
- Confirme si el conducto es de estructura estándar, APK, PAP o aislada.
- Para conductos aislados, confirme el diámetro exterior (OD) final después del aislamiento.
Conductos de calefacción de 65 mm: por qué este tamaño requiere una confirmación cuidadosa
Los conductos de calefacción de 65 mm suelen ser una fuente de confusión. En algunas conversaciones de compra, 65 mm puede describir el diámetro exterior de una manguera que tiene un paso de aire interno más pequeño. En otros casos, puede ser un tamaño de conector real o un diámetro interior (ID) de conducto especial. Un proveedor no debe asumir el significado sin confirmación.
Si un comprador solicita conductos de 65 mm, la respuesta más segura es solicitar una foto, una muestra original, la medida de la salida del calefactor y una aclaración del diámetro interior (ID) o exterior (OD). Esto evita suministrar conductos que sean demasiado grandes o demasiado pequeños para el sistema de calefacción.
Cuando un comprador solicite conductos de 65 mm, pregunte:
- ¿Es 65 mm el diámetro interior o el diámetro exterior?
- ¿El conducto se ajusta sobre un conector, dentro de un adaptador o sobre una salida de calefactor?
- ¿Cuál es el diámetro interior (ID) y exterior (OD) de la manguera vieja?
- ¿Se requiere una funda de aislamiento?
- ¿La instalación utiliza un reductor o una rejilla de salida?
- ¿Puede el comprador proporcionar una muestra o una foto de la instalación?
Manguera de conducto de calefacción de 75 mm: compatibilidad de salida y reductor
La manguera de conducto de calefacción de 75 mm se utiliza habitualmente para sistemas de aire caliente medianos en vehículos recreativos (RV), furgonetas, camiones, embarcaciones y kits de calefacción. Puede conectarse a rejillas de salida, conectores de derivación, reductores y adaptadores. Debido a que los sistemas de 75 mm suelen utilizar más accesorios, el comprador debe confirmar todas las piezas conectadas antes de realizar el pedido.
Si el conducto se conecta a un reductor, por ejemplo de 90 mm a 75 mm, se deben comprobar ambos lados del reductor. Si el conducto es demasiado rígido o demasiado grueso en la pared, la instalación puede volverse difícil incluso si el diámetro interior (ID) nominal es correcto.
Conductos de calefacción diésel de 90 mm: el espacio y la ruta de curvatura importan
Los conductos de calefacción diésel de 90 mm se utilizan para sistemas de aire caliente más grandes, cabinas marinas, vehículos recreativos (RV) y diseños de calefactores de alto flujo de aire. Debido a que el cuerpo del conducto es más grande, el espacio de enrutamiento se vuelve más importante. Si se añade aislamiento, el diámetro exterior final puede requerir aún más espacio libre.
- Confirme el diámetro interior (ID) de la salida del calefactor y el tamaño del conector de ventilación o derivación.
- Compruebe si la ruta tiene suficiente espacio para conductos más grandes.
- Confirme el radio de curvatura y evite la compresión brusca.
- Para conductos aislados de 90 mm, compruebe el diámetro exterior final antes de la producción.
ID frente a OD para conductos de calefacción aislados
Los conductos de calefacción aislados requieren una atención especial porque el aislamiento cambia el diámetro exterior, pero no cambia el paso de aire interno si el diámetro interior (ID) del conducto base sigue siendo el mismo. Un producto de conducto aislado de 60 mm puede seguir teniendo un paso de aire de 60 mm, pero el diámetro exterior (OD) final puede ser mucho mayor dependiendo del grosor del aislamiento.
| Especificación | Qué significa | Por qué debe confirmarse |
|---|---|---|
| ID del conducto base | Paso de aire interno del conducto | Determina la compatibilidad de la salida del calefactor y el flujo de aire |
| OD del conducto base | Diámetro exterior antes del aislamiento | Útil para comparar conductos estándar y estructura de pared |
| Grosor del aislamiento | Grosor de la espuma, fieltro u otra capa de aislamiento | Afecta al diámetro exterior final y al espacio libre de enrutamiento |
| DE final | Diámetro exterior después del aislamiento y la capa exterior | Determina si el conducto cabe a través de orificios, paneles y armarios |
Cómo afectan los reductores, adaptadores y derivaciones en Y a la selección del tamaño
Los conductos de calefacción rara vez se instalan solos. A menudo se conectan a reductores, adaptadores, derivaciones en Y, rejillas de salida y abrazaderas. Estos componentes pueden cambiar el tamaño de conducto requerido. Un comprador puede tener una salida de calefactor de 90mm pero una salida de cabina de 75mm después de un reductor, o una línea de derivación de 60mm después de un conducto principal más grande.
| Componente | Riesgo de tamaño | Recomendación |
|---|---|---|
| Reductor | Un lado puede ser más grande que el otro, como de 90mm a 75mm | Confirme las dimensiones tanto del lado de entrada como del de salida |
| Derivación en Y | El conducto principal y los conductos de derivación pueden usar diferentes tamaños | Mida cada punto de conexión por separado |
| Rejilla de salida | El cuello de ventilación puede no coincidir con el tamaño de la salida del calefactor | Confirme el DI o DE del cuello de salida antes de pedir el conducto |
| Adaptador | El tamaño del adaptador puede describirse por el diámetro exterior del cuello | Aclare si la manguera encaja sobre o dentro del adaptador |
| Abrazadera | El rango de la abrazadera debe coincidir con el diámetro exterior final | Para conductos aislados, verifique el DE final antes de seleccionar la abrazadera |
Mejor información de medición para enviar una cotización
Para conductos de calefacción personalizados, las fotos y las medidas reducen los errores. Una cotización clara debe incluir DI, DE, longitud, estructura, aplicación y detalles de embalaje.
- Diámetro interior requerido de la trayectoria del aire
- Diámetro exterior de la manguera de conducto existente, si está disponible
- Medición de la salida del calefactor
- Mediciones de la rejilla de salida, reductor o adaptador
- Longitud de conducto requerida o longitud de rollo
- Estructura del material: APK, PAP, papel de aluminio o conducto aislado
- Si se requiere aislamiento y limitación del DE final
- Aplicación: furgoneta, vehículo recreativo (RV), barco, camión, cabina o kit de calefactor OEM
- Embalaje: rollo a granel, longitud cortada, etiqueta privada o embalaje de kit OEM
- Fotos, dibujos o muestras originales si están disponibles
Errores de compra comunes
La mayoría de los errores de tamaño de los conductos de calefacción provienen de un lenguaje de medición poco claro. Términos como 60mm, 65mm, 75mm y 90mm solo son útiles cuando el comprador confirma si el número se refiere al DI, DE o al tamaño de un conector.
- Usar el DE como tamaño de pedido: esto puede llevar a un DI de conducto que no encaja en la salida del calefactor.
- No medir la rejilla de salida: la salida del calentador y la ventilación final pueden usar diferentes tamaños.
- Olvidar los reductores y adaptadores: estas piezas pueden cambiar el tamaño de manguera requerido.
- Ignorar el diámetro exterior (OD) con aislamiento: el aislamiento aumenta el diámetro exterior final y puede afectar el espacio libre para el enrutamiento.
- Pedir solo por modelo de calentador: los kits de instalación y las piezas conectadas pueden variar.
- No proporcionar fotos: las imágenes ayudan a identificar si la manguera encaja sobre o dentro de un conector.
Úselo junto con productos relacionados de BSTFLEX
La medición correcta de los conductos es importante para todos los productos de conductos de aire caliente y protección contra el calor. Estas páginas relacionadas respaldan el mismo grupo de productos C11 y deben estar vinculadas entre sí.
- Tubo de protección térmica aluminizado y conductos de aire caliente para conductos APK, conductos PAP, mangueras de conductos de calefacción y productos de tubos de protección térmica.
- Tamaños de conductos para calentadores diésel para selección de tamaños de 50mm, 60mm, 75mm, 80mm, 90mm y 100mm.
- Fabricante de conductos de aire caliente APK para conductos APK personalizados, suministro a granel y mangueras de conductos de calefacción OEM.
- Conductos aislados para calentadores diésel para fundas de aislamiento de conductos de calefacción y conductos APK aislados.
- Tubo corrugado de papel de aluminio para enrutamiento de aire flexible y protección de conductos reflectante del calor.
Solicite conductos de calefacción personalizados por ID y OD
BSTFLEX fabrica conductos de calefacción, conductos de aire caliente APK, conductos de aire caliente PAP, conductos aislados para calentadores diésel y productos de tubos de protección térmica de acuerdo con el diámetro interior, diámetro exterior, longitud, estructura y requisitos de embalaje confirmados.
- Tamaños de conductos personalizados y de 50mm, 60mm, 65mm, 75mm, 80mm, 90mm, 100mm
- ID personalizado para compatibilidad con salida de calentador, ventilación, reductor o adaptador
- Control de OD para orificios de paneles, soportes, clips y espacio libre de aislamiento
- Estructuras de conductos APK, PAP, papel de aluminio y aislados
- Piezas cortadas a medida, rollos a granel y embalaje de kits de calefacción OEM
- Etiqueta privada, marcado impreso y producción por lotes disponibles
Conclusión
El ID y el OD de los conductos de calefacción no son lo mismo. El ID controla el paso de aire interno y debe coincidir con la salida del calentador, adaptador, reductor o rejilla de salida. El OD controla el espacio libre externo y se vuelve especialmente importante cuando el conducto pasa a través de paneles, gabinetes o rutas aisladas.
Para tamaños como 60mm, 65mm, 75mm y 90mm, confirme siempre si el número se refiere al diámetro interior, diámetro exterior o tamaño del conector. BSTFLEX puede fabricar conductos de calefacción personalizados según las medidas confirmadas, la estructura del material, los requisitos de aislamiento y el método de embalaje.
Vea la serie completa de productos aquí: Productos de conductos de calefacción y conductos de aire caliente de BSTFLEX.
Preguntas frecuentes: ID vs OD de conductos de calefacción
¿Qué significa ID en los conductos de calefacción?
ID significa diámetro interior (inside diameter). Es el paso de aire interno del conducto y suele ser el tamaño más importante para combinar con la salida del calentador, ventilación, reductor o adaptador.
¿Qué significa OD en los conductos de calefacción?
OD significa diámetro exterior. Incluye la pared del conducto, la capa exterior y cualquier capa de aislamiento. El OD es importante para comprobar el espacio libre de la ruta, los orificios de los paneles, las abrazaderas y el espacio de instalación.
¿Por qué a veces se confunden los conductos de calefacción de 60 mm y 65 mm?
La confusión suele ocurrir porque una medida puede referirse al diámetro interior, mientras que otra puede referirse al diámetro exterior o al tamaño del conector. Los compradores deben confirmar si 60 mm o 65 mm significan ID, OD o dimensión del adaptador.
¿Debo pedir conductos de calefacción por ID o por OD?
Para el flujo de aire y la compatibilidad de conexión, pida por ID. Para el espacio libre de la ruta, las abrazaderas de montaje y el espacio libre de los conductos aislados, confirme también el OD.
¿El conducto de calefacción aislado cambia el diámetro exterior?
Sí. El aislamiento aumenta el diámetro exterior final. Una manguera de conducto puede mantener la misma trayectoria de aire interna mientras se vuelve más grande por fuera después de añadir el aislamiento.
¿Qué información debo enviar para conductos de calefacción personalizados?
Por favor, envíe el diámetro interior, el diámetro exterior si está disponible, el tamaño de la salida del calentador, la longitud del conducto, la estructura del material, el requisito de aislamiento, el método de embalaje, fotos de la aplicación y la cantidad.
