La construcción combina típicamente una base textil de fibra de vidrio con una superficie exterior de aluminio reflectante. La capa de fibra de vidrio proporciona flexibilidad y soporte estructural, mientras que la superficie aluminizada ayuda a reducir la transferencia de calor radiante hacia el cableado protegido.
Para aplicaciones automotrices, seleccionar la funda correcta requiere más que elegir una clasificación de temperatura. Los ingenieros también deben considerar la temperatura de la fuente de calor, el espacio libre, el diámetro del mazo de cables, el tamaño del conector, la secuencia de instalación, la flexibilidad de la funda, la exposición a la abrasión y la temperatura requerida del conjunto de cableado protegido.
BSTFLEX fabrica fundas protectoras contra el calor aluminizadas para mazos de cables, cables, mangueras y líneas de fluidos automotrices en construcciones estándar y personalizadas.

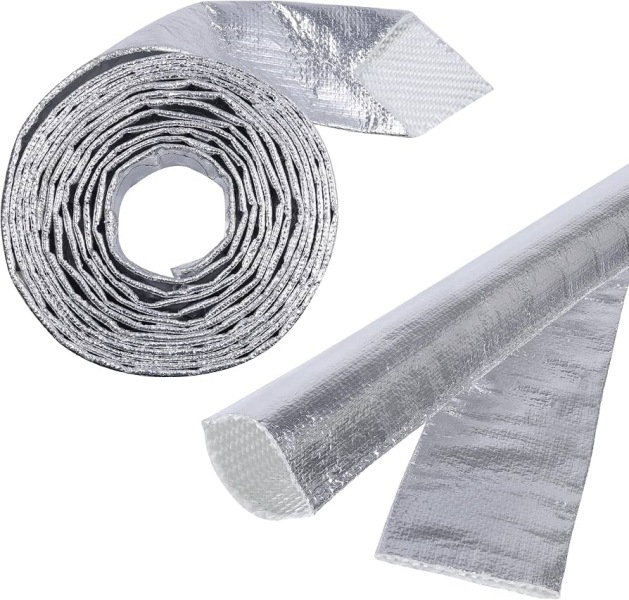

Una funda de fibra de vidrio aluminizada es una funda de protección térmica flexible hecha combinando tejido de fibra de vidrio con una capa exterior reflectante a base de aluminio.
La funda está diseñada principalmente para reducir la exposición al calor causada por la energía radiante. Un componente de escape caliente puede transferir un calor significativo al cableado cercano incluso cuando el mazo de cables no toca la superficie caliente. El exterior reflectante ayuda a limitar la cantidad de energía radiante absorbida por la funda, mientras que la capa de fibra de vidrio proporciona separación térmica adicional y soporte mecánico.
Dependiendo de la construcción requerida, la superficie reflectante puede utilizar:
La base de fibra de vidrio puede ser trenzada, tejida, cosida o incorporada en una funda compuesta de múltiples capas.
La fibra de vidrio se utiliza comúnmente en la protección térmica automotriz porque puede proporcionar una estructura textil flexible mientras tolera temperaturas que dañarían muchos materiales poliméricos convencionales.
En una funda aluminizada, la capa de fibra de vidrio cumple varias funciones:
La construcción de fibra de vidrio no debe evaluarse por separado de la capa de aluminio. El rendimiento de la funda terminada depende del sistema completo, incluyendo la superficie reflectante, la estructura de fibra de vidrio, el método de adhesión o unión, la construcción de la costura y la instalación.
Se utiliza una superficie exterior de aluminio porque una superficie metálica reflectante limpia puede reducir la absorción de calor radiante.
Esto es particularmente útil cuando el mazo de cables está colocado cerca de:
La protección contra el calor radiante es diferente del aislamiento por contacto directo. Si la funda se presiona contra un componente de escape caliente, el calor conductivo se vuelve más importante. En esa condición, una superficie reflectante por sí sola puede no proporcionar suficiente protección.
El cableado automotriz es especialmente sensible a la exposición térmica localizada porque el arnés contiene múltiples materiales con diferentes límites de temperatura.
Un arnés típico puede incluir:
Por lo tanto, la temperatura máxima permitida del arnés completo puede estar controlada por uno de estos componentes en lugar de por el conductor eléctrico en sí.
Una funda de arnés de cables aluminizada se utiliza para reducir la carga térmica que llega a estos materiales, permitiendo al mismo tiempo que el arnés permanezca flexible y siga el recorrido requerido en el vehículo.
Las fundas de fibra de vidrio aluminizadas pueden utilizarse en muchas ubicaciones de gestión térmica de vehículos.
Las aplicaciones típicas incluyen:
La misma tecnología de funda reflectante también puede utilizarse alrededor de mangueras y líneas de fluidos donde el calor radiante es el principal problema térmico.
Una funda de fibra de vidrio con papel de aluminio utiliza generalmente un sustrato de fibra de vidrio combinado con una superficie reflectante a base de papel de aluminio.
Esta construcción proporciona un exterior metálico brillante mientras conserva la flexibilidad de una funda textil debajo.
El producto terminado puede utilizar:
El diseño correcto depende del diámetro requerido, la flexibilidad, el método de producción y el entorno de uso final.
No todas las fundas reflectoras utilizan exactamente la misma capa metálica.
Una construcción de papel de aluminio utiliza una fina lámina metálica unida o laminada al textil de soporte. Una película aluminizada utiliza una película reflectante recubierta de aluminio como parte de la estructura exterior.
Al comparar estas construcciones, los compradores deben considerar:
El material seleccionado debe adaptarse al entorno operativo real en lugar de elegirse únicamente por la apariencia de la superficie reflectante.
El espacio suele ser limitado en los compartimentos de motor modernos. Una barrera térmica voluminosa puede interferir con soportes, conectores, mangueras adyacentes o componentes móviles.
Para estas aplicaciones, puede preferirse una funda reflectante de perfil relativamente bajo.
Una funda de perfil bajo puede ser particularmente útil donde:
Sin embargo, reducir el espesor de la funda también puede reducir la capacidad de aislamiento. Por lo tanto, el diseño debe equilibrar el espacio de montaje con la reducción térmica requerida.
Diferentes métodos de fabricación pueden crear diferentes perfiles de funda.
Una funda tubular proporciona cobertura circunferencial sin una abertura longitudinal. Por lo general, se instala antes de colocar conectores grandes.
Una funda cosida se puede fabricar a partir de tejido aluminizado formado en un tubo. Este enfoque ofrece flexibilidad en cuanto a diámetro, combinación de capas y geometría personalizada.
También se puede aplicar una capa reflectante alrededor de una base tubular de fibra de vidrio. Esto puede proporcionar flexibilidad y permitir que se combinen diferentes materiales reflectantes con la funda de soporte.

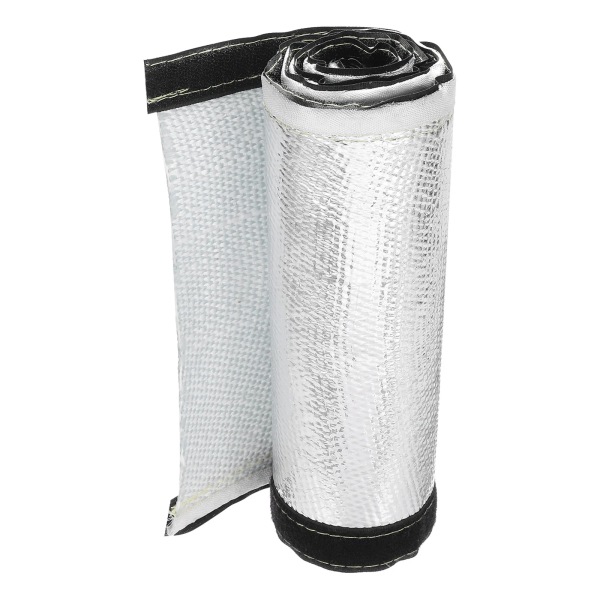

Para mazos de cables terminados, la funda puede utilizar cierres de gancho y bucle, broches u otra estructura practicable para que el mazo de cables no tenga que pasar a través de la funda.
Para una comparación detallada, consulte Fundas de protección térmica deslizables frente a envolventes para mazos de cables de automoción.
El diámetro de la funda tiene un efecto directo en la instalación y el ajuste final.
La funda debe ser lo suficientemente grande para ajustarse sobre el mazo de cables protegido sin compresión excesiva, pero no tan sobredimensionada que se mueva de la ubicación prevista.
Al seleccionar el diámetro, proporcione:
Para una funda deslizante, el tamaño del conector es especialmente importante porque el conector puede ser mucho más grande que el mazo de cables.
Un problema de dimensionamiento común ocurre cuando un mazo de cables tiene un diámetro de mazo relativamente pequeño pero conectores mucho más grandes.
Por ejemplo, el cuerpo de un arnés puede caber en una funda compacta, pero el conector final puede ser demasiado grande para pasar a través de ella.
Existen varias soluciones posibles:
La solución correcta depende de la secuencia de ensamblaje y del ajuste final requerido.
No existe un valor de espacio libre universal que se aplique a todas las combinaciones de escape y arnés.
El rendimiento térmico depende de:
En general, el espacio de aire disponible entre una funda reflectante y el componente caliente debe tratarse como parte del diseño térmico.
Si la instalación obliga a que la funda entre en contacto directo con la fuente de calor, puede ser necesario un aislamiento térmico adicional o una disposición de protección diferente.
Una fuente de calor puede operar a varios cientos de grados mientras que el mazo de cables protegido debe permanecer por debajo de una temperatura mucho más baja.
Es por esto que una especificación idealmente debería definir ambos:
La diferencia entre estos valores representa el desafío de gestión térmica que la funda protectora debe abordar.
La clasificación del material de la funda por sí sola no establece la temperatura resultante del arnés.
Los arneses automotrices rara vez funcionan en líneas perfectamente rectas. La funda a menudo debe seguir curvas alrededor de componentes del motor, carcasas de transmisión y soportes de montaje.
Al evaluar la flexibilidad, considere:
La funda debe mantener una cobertura útil alrededor de la curva sin exponer grandes secciones de la fibra de vidrio o del arnés subyacente.
La protección térmica no es el único requisito en una instalación automotriz.
El arnés y la funda pueden moverse contra:
El movimiento repetido puede dañar los bordes textiles mal acabados o las capas reflectantes.
Para aplicaciones con movimiento mecánico, los compradores deben evaluar:
Las fundas para arneses de cables instaladas alrededor de motores y transmisiones pueden entrar en contacto con aceite, agua, refrigerante, salpicaduras de la carretera u otros fluidos automotrices.
La idoneidad de la funda terminada depende no solo de la fibra de vidrio y el aluminio, sino también de:
Para proyectos OEM, la resistencia a fluidos requerida debe incluirse en la especificación en lugar de asumir que cada funda aluminizada tiene la misma resistencia.
El cableado de la transmisión es una aplicación particularmente adecuada para fundas de fibra de vidrio reflectantes, ya que el arnés puede pasar cerca de tuberías de escape u otras fuentes de calor localizadas.
Además del rendimiento térmico, una funda para arnés de transmisión puede requerir:
Para obtener una guía de diseño más detallada, consulte Funda de protección térmica para mazos de cables de transmisión: diseño y requisitos térmicos.
Los cables de los sensores pueden ser particularmente difíciles de proteger porque el cableado a menudo necesita llegar a componentes instalados directamente en o cerca del sistema de escape.
Ejemplos comunes incluyen:
Una funda de fibra de vidrio aluminizada puede proteger la sección del cable mientras permite suficiente flexibilidad para el enrutamiento alrededor del conector y el punto de montaje.
Para estos ensamblajes, las dimensiones del conector y la longitud del cable protegido deben incluirse en la solicitud de cotización (RFQ).
El ajuste correcto generalmente no es ni excesivamente apretado ni excesivamente suelto.
Una funda que está demasiado apretada puede:
Una funda que está demasiado suelta puede:
Para la producción OEM, el diámetro y la tolerancia de la funda deben ajustarse al rango dimensional real del mazo de cables.
La longitud de corte es especialmente importante cuando la funda protege solo una parte definida del mazo de cables.
Si la funda es demasiado corta, parte de la sección expuesta al calor puede quedar descubierta. Si es demasiado larga, puede solaparse con conectores, clips u otros elementos de montaje.
Los planos de producción deben identificar:
Las fundas cortadas a base de fibra de vidrio pueden requerir un tratamiento de extremos dependiendo de la construcción y el proceso de ensamblaje.
Los posibles métodos de acabado incluyen:
El método correcto depende de la estructura de la funda, la flexibilidad requerida y el entorno de producción.
Estas dos construcciones resuelven diferentes problemas térmicos.
Una funda de fibra de vidrio aluminizada es especialmente útil cuando la reflexión del calor radiante es importante.
Una funda de fibra de vidrio recubierta de silicona se selecciona habitualmente cuando el textil necesita un recubrimiento elastomérico y la aplicación prioriza la resistencia ambiental, la exposición directa u otro conjunto de requisitos mecánicos.
Por lo tanto, la elección debe basarse en el mecanismo real de transferencia de calor y el entorno operativo, en lugar de tratar los dos materiales como intercambiables.
La fibra de sílice se utiliza cuando se requiere una base textil de mayor temperatura.
Una funda de fibra de vidrio aluminizada puede ser más adecuada para muchas aplicaciones automotrices de calor radiante donde la flexibilidad, el perfil bajo y la protección reflectante son prioridades.
Se puede considerar una construcción de sílice cuando el entorno térmico supera el rango práctico de los diseños convencionales a base de fibra de vidrio.
La estructura completa de la funda y las condiciones de prueba requeridas deben determinar la selección final.
Una funda tubular convencional funciona mejor alrededor de un mazo de cables o haz de cables relativamente constante.
Si el conjunto incluye:
un protector textil moldeado puede proporcionar un mejor ajuste.
BSTFLEX también fabrica protectores térmicos automotrices de fibra de vidrio aluminizada con formas personalizadas para geometrías de componentes que no se pueden cubrir eficazmente con una funda recta convencional.
La protección de mazos de cables automotrices con frecuencia requiere dimensiones y detalles de fabricación específicos del cliente.
BSTFLEX puede desarrollar fundas a partir de:
Las opciones personalizadas pueden incluir:
| Información de RFQormación | Por qué es importante |
|---|---|
| Diámetro exterior del arnés | Determina el tamaño de la funda |
| Longitud protegida | Define la longitud del componente terminado |
| Dimensiones del conector | Determina si es posible la instalación por deslizamiento |
| Tipo de fuente de calor | Identifica el entorno térmico |
| Temperatura de la fuente de calor | Define la severidad térmica |
| Espacio libre mínimo | Importante para el rendimiento ante el calor radiante |
| Temperatura máxima del arnés | Define la reducción de temperatura requerida |
| Método de instalación | Determina la construcción tubular o extraíble |
| Requisitos mecánicos | Define las necesidades de abrasión, flexibilidad y retención |
| Exposición a fluidos | Ayuda a seleccionar el sistema de materiales completo |
| Cantidad anual | Influye en el método de fabricación y las herramientas |
| Pruebas requeridas | Define los requisitos de validación |
Un proceso de selección práctico comienza con cinco preguntas:
Una vez que se conocen estas condiciones, el material de la funda, el diámetro, la construcción de la pared, el método de cierre y la longitud pueden seleccionarse con mayor precisión.
BSTFLEX fabrica productos de protección térmica reflectante para mazos de cables, cables, mangueras y líneas de fluidos de automoción. Las construcciones disponibles incluyen fundas tubulares de fibra de vidrio aluminizada, fundas reflectantes cosidas, fundas envolventes, diseños de velcro, fundas con cierre a presión, fundas de autocierre y escudos térmicos de forma personalizada.
Para ver la gama completa de fundas reflectantes, visite la Funda protectora térmica aluminizada categoría.
Para una selección más amplia de materiales y diseños, consulte Fundas de protección térmica para mazos de cables de automoción: materiales, diseños y aplicaciones.
Para un proyecto personalizado, envíe el diámetro del mazo de cables, la longitud protegida, las dimensiones del conector, la temperatura de la fuente de calor, el espacio libre, la temperatura requerida del mazo de cables, el volumen anual y las especificaciones aplicables del cliente. BSTFLEX puede evaluar la aplicación y recomendar una construcción de funda adecuada para el suministro de prototipos y producción.
Una funda de fibra de vidrio aluminizada es una funda de protección térmica flexible que combina una base textil de fibra de vidrio con una superficie exterior de aluminio reflectante. Se utiliza comúnmente para reducir la exposición al calor radiante alrededor de cableado, cables y mangueras de automoción.
Sí. Se utiliza comúnmente donde los mazos de cables se enrutan cerca de colectores de escape, turbocompresores, convertidores catalíticos, transmisiones u otras fuentes de calor radiante.
Ambos términos pueden describir la protección térmica reflectante a base de fibra de vidrio, pero la capa reflectante exterior puede utilizar diferentes construcciones, como papel de aluminio, película aluminizada o tejido aluminizado. La especificación completa del material debe revisarse en lugar de confiar únicamente en el nombre del producto.
Una funda aluminizada reflectante es principalmente útil para la protección contra el calor radiante. Si la funda entra en contacto directo con una superficie muy caliente, el calor conductivo se vuelve más importante y puede ser necesario un aislamiento adicional o una disposición protectora diferente.
Mida el diámetro exterior normal y máximo del mazo de cables y considere el tamaño del conector, los puntos de ramificación y el método de instalación. La funda debe ajustarse sin una compresión excesiva mientras permanece controlada alrededor de la sección protegida.

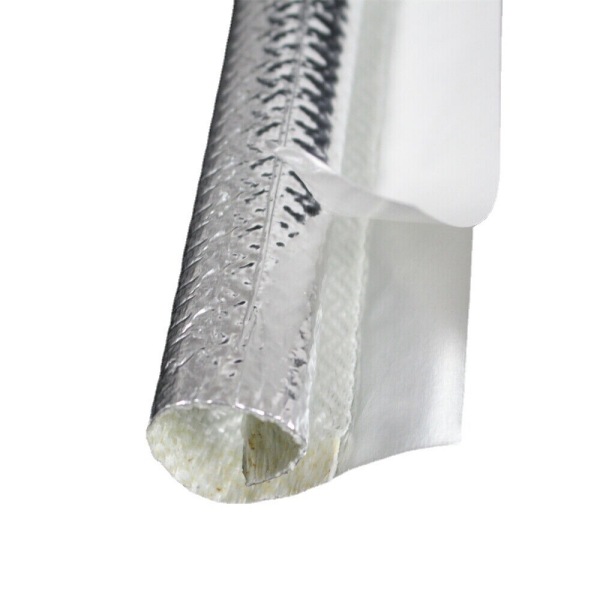

Sí, si se utiliza una construcción envolvente, de velcro, de cierre a presión o de autocierre. Una funda tubular convencional normalmente debe instalarse antes de colocar conectores grandes.
Sí. BSTFLEX puede fabricar fundas cortadas a medida y componentes personalizados de acuerdo con planos, dimensiones o muestras.
Sí. Los diseños multicapa pueden combinar una superficie exterior reflectante con capas textiles o de aislamiento adicionales donde se requiera una mayor separación térmica.
Envíe el diámetro del mazo de cables, la longitud protegida, las dimensiones del conector, la temperatura de la fuente de calor, el espacio libre mínimo, la temperatura máxima permitida del mazo de cables, el método de instalación, las especificaciones de prueba requeridas y la cantidad anual estimada.
